掃頻水處理儀詳細介紹

使用前請仔細閱讀勵進公司掃頻水處理儀說明書。

警示：

1、現場有爆炸性氣體或可燃性氣體的場合不得安裝本設備。

2、在能量塊沒有安裝完畢的情況下嚴禁通電，否則由此而造成循環發生器的損壞不予保修。

3、循環發生器和管道接觸部分溫度超過50℃需做隔熱措施，否則由此而造成設備的損壞不予保修。

4、建議將設備接入具有浪涌保護的電源，并且對于因電源不穩定而形成浪涌直接導致的設備故障或損壞，不接受任何索賠要求。

5、安裝使用除垢防垢系統前提：

a、補水濁度≤5mg/L。

b、循環水濁度≤20mg/L，當循環水系統安裝有板式翅片管式和螺旋板式換熱器時，應≤10mg/L。

c、循環水總硬度≤1500mg/L。

d、循環水濃縮倍數≤4倍，如有電化學除垢裝置配套使用，可放寬至5-6倍。

e、在剛開始使用的3個月內每天將循環水處理的相關數據要共享給我司。

f、循環水處理需要配備專人負責，否則本司不承擔責任。

6、本保修不涵蓋的范圍：不涵蓋因安裝不當、電涌或中斷（無論何種原因）、除垢和生物膜去除導致的漏水、誤用、濫用或不可抗力（例如洪水或地震）造成的產品損壞。建議定期檢查管道系統以保證安裝組件保持防水。

一、掃頻水處理儀概述

掃頻水處理儀是勵進公司引進國外技術而開發的一款除垢防垢設備，本設備主要為處理水管路及換熱器的除垢、阻垢、防垢，有效減少結垢現象，并有效逐步清除管道中的已生成垢。本設備具有功率小、不需截管即可安裝使用、效果好等特點，能夠?qū)崿F(xiàn)為客戶有效減少能耗、增加經濟效益的目的。

二、掃頻水處理儀性能參數

輸入電源：AC90V-240V

輸入頻率：47～63Hz

信號發生器材質：鋁合金

防護等級：IP66（接線盒）

內置EMI濾波器滿足：

FCC 20780 B級     VDE 0871 等級A

過電壓（瞬變）標稱值10%

7、環境規范

安裝類別：II類

海拔＜2000m

工作溫度：-20～50℃

最大相對濕度：40℃時最大50%，31℃時最大80%

8、過載保護：所有輸出持續短路或開路

9、絕緣：基本絕緣，金屬外殼接地

三、掃頻水處理儀產品特點

1、電磁波作用于整個水系統，不依賴水流和溫度；

2、具有除垢防垢、滅藻殺菌、絮凝等功能，一套設備解決綜合問題；

3、適應性強，用途廣泛；

4、把全部電能轉化到水中，自身不發熱；

5、小能耗大作用，綠色環保，低碳節能；

6、避免化學傷害，保證機器設備的使用壽命；

7、易安裝 ，卡接在管道外，使用簡便；

8、無需任何運行維修及保養的支出。

四、掃頻水處理儀功能及原理

1、除垢防垢：在電磁波的作用下，水中產生大量懸浮凝(cluster)，當水被加熱或壓力降低時，硬水中的鈣鎂等離子會被吸附在晶核上，形成水垢，隨水流走，從而不會粘附在加熱器和管道的表面上，這樣就防止水垢的形成。同理，舊的水垢也會逐漸溶解在水中，并且被水沖走，從而達到除垢的效果。

殺菌滅藻：當藻類孢子和細菌通過電子水處理器時，細胞外壁將被動地被包裹上純水層，利用滲透原理，純水進入細胞體內，細胞生態平衡被打破，繼而破裂死亡。

絮凝：設備產生的是交變電磁場，當水中顆粒通過設備時，將被隨機地附著上正負電荷。當帶有不同電荷的顆粒相遇時，就會粘附在一起，靠電荷抱團產生的絮凝體非常穩定，保持時間更長久。

五、掃頻水處理儀運用場合

1、蒸汽鍋爐和熱水鍋爐；

2、中央空調系統；

3、各類用水換熱設備；

4、浴室、酒店賓館；

5、工廠工藝循環水。

六、掃頻水處理儀結構組成

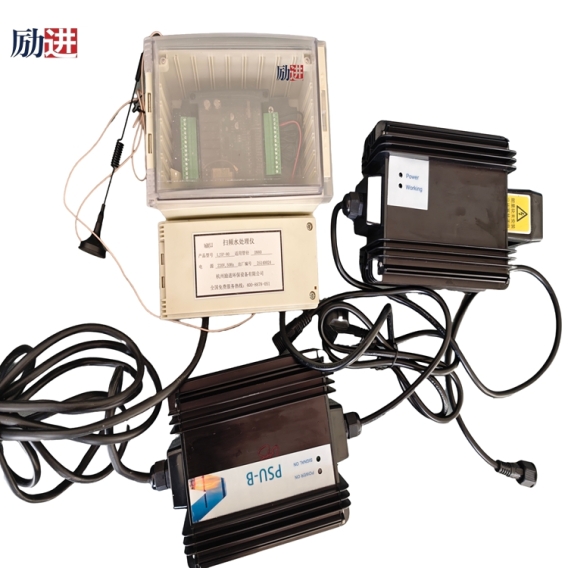

整套設備由信號發生器、電源盒、能量塊、螺栓螺母、安裝支架、垂直安裝輔助架、固定帶等組成（見下圖）。

各組成件如下圖：

信號發生器/1個

電源盒/1個

能量塊/若干配套

安裝支架/1個

垂直安裝輔助架/1個

緊固螺栓螺母/若干配套

壓片/2個

方身螺栓螺母墊片/4套>固定帶/5根

七、掃頻水處理儀安裝

安裝位置：

設備安裝在換熱器冷水進口端管道上，或者結垢的管路上。管道外部如有保溫層，能量塊數量足夠，安裝不會影響水處理器的使用；如能量塊數量不夠，則能量塊安裝位置上的保溫層拆去或者另行增加能量塊數量。

掃頻水處理儀安裝注意事項：

安裝的位置應在最好是日常不會觸碰、沒有水濺的地方，因?yàn)檎{(diào)試完成之后，所有數據不需要再修改，只要正常通電即可，使用非常便捷。

安裝位置的管道必須去除污漬，去除保溫的金屬層。

安裝時盡量戴手套用手安裝，能量塊性脆易碎，注意保護。

安裝時不得損壞電線。

5、輸入電源電壓為220VAC±10%，如果電壓波動超過10%，應加裝濾波器，否則由此而造成信號發生器的損壞不予保修。

6、一定要在能量塊安裝完畢的情況下才能通電，否則會損壞信號發生器。

7、設備不能安裝在管道回路中，設備也不能安裝在電氣回路中。當信號能夠從設備一側穿過金屬材料傳輸至另一側時，會形成電氣回路，如果設備安裝在電氣回路中，則信號無法正確輸送，被阻斷在回路中，接地線或金屬管道都會形成電氣回路。將設備安裝在電氣回路之外的位置（例如接地線之前），使信號能夠正確輸送。

A、安裝方法（水平安裝）：

B、安裝方法（水平高空安裝）：

C、安裝方法（垂直安裝）：

如需以上安裝視頻均可聯系勵進公司。

警告：

能量塊一定要安裝完畢后信號發生器才能通電，否則會損壞信號發生器。

循環水系統使用本設備維護保養之要點：

1、對于低流速系統或局部低流速區域每7-15天應以大于1米每秒的流速沖洗一次。

2、每個月需對脫落下來的水垢清理打撈一次，一般水垢易沉積在冷卻塔積水盤或水池。如不打撈，水垢會不斷溶解于水，再次在管路及換熱器表面結垢。

3、蒸汽鍋爐系統使用掃頻水處理儀設備需每天排污，直至排放的水清澈為止。
